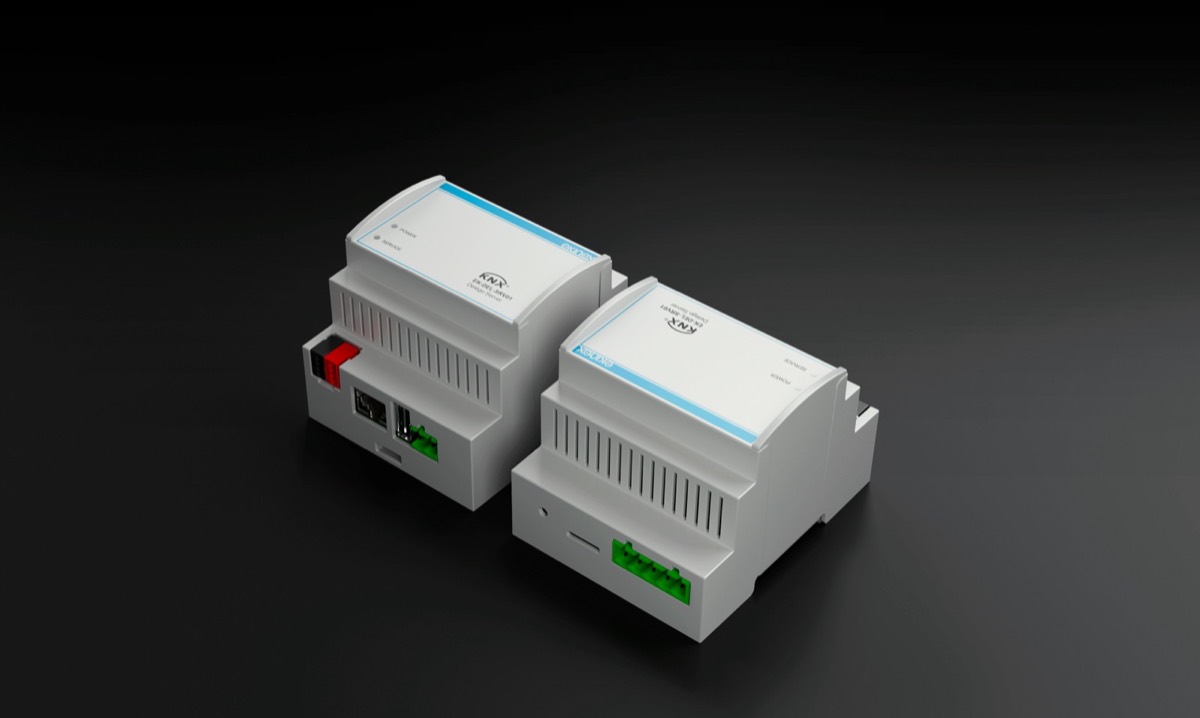

Сервер Delégo

Управление освещением и диммирование

Delégo через свой интерфейс позволяет управлять освещением, его интенсивностью, включением и выключением; каждым осветительным устройством можно управлять индивидуально или включать его в сценарии, обеспечивая гибкую настройку системы под ваши потребности.

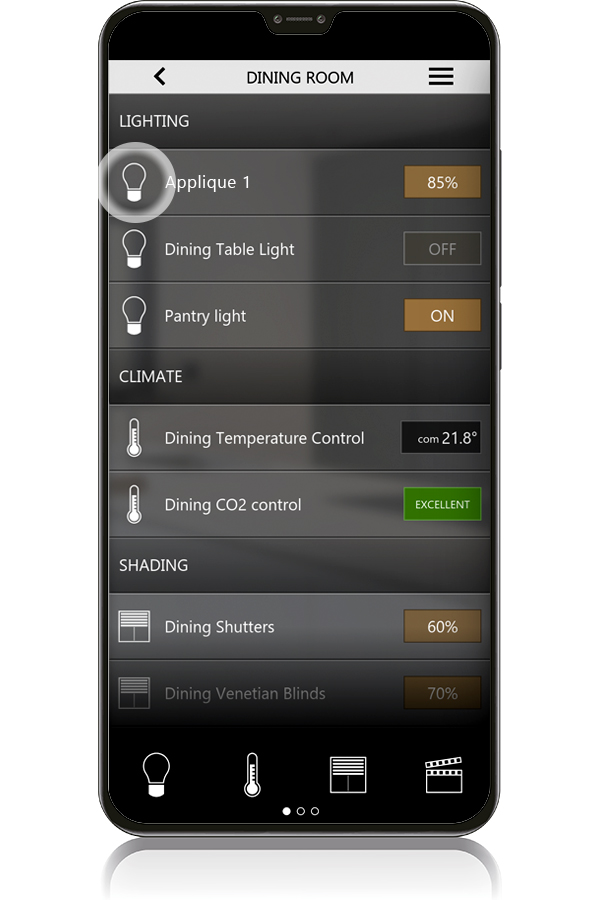

Управление освещением со смартфона или планшета удобно в любом пространстве: дома и в офисе, с соблюдением принципов энергосбережения и снижения воздействия на окружающую среду

Варианты настройки

• Управление освещением ВКЛ-ВЫКЛ
• Регулирование яркости (диммер)
• Управление регулированием RGBW LED
• Возможность импорта проекта ETS на сервер Delégo упрощает настройку функций

Включение/выключение

Функция Вкл/Выкл, включая индикацию состояния, связана с включением (Вкл) и выключением (Выкл) управляемого светильника. Её можно интегрировать в сценарии и запланированные временные интервалы, определяемые пользователем.

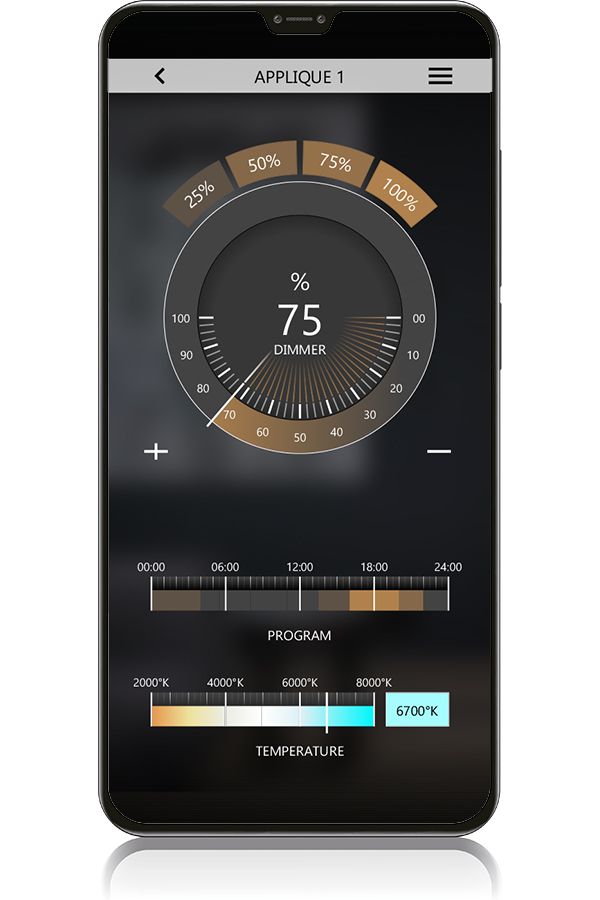

Регулировка яркости

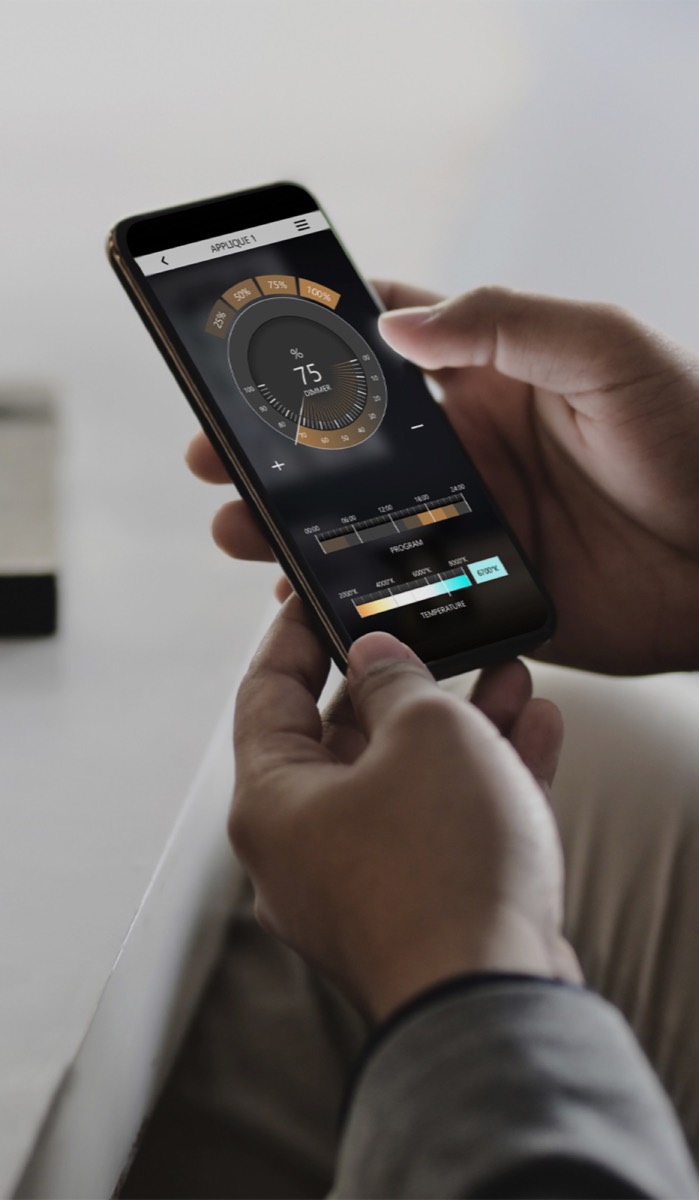

Функция диммера позволяет регулировать яркость светильников с индикацией их состояния.

Перетаскивая указатель на графическом компоненте, можно регулировать интенсивность света от минимального до максимального уровня. Эту функцию можно интегрировать в сценарии и запланированное расписание, определяемое пользователем.

В профиле времени можно создавать и изменять события временных интервалов на недельной основе, задавая требуемый процент диммирования для каждого интервала.

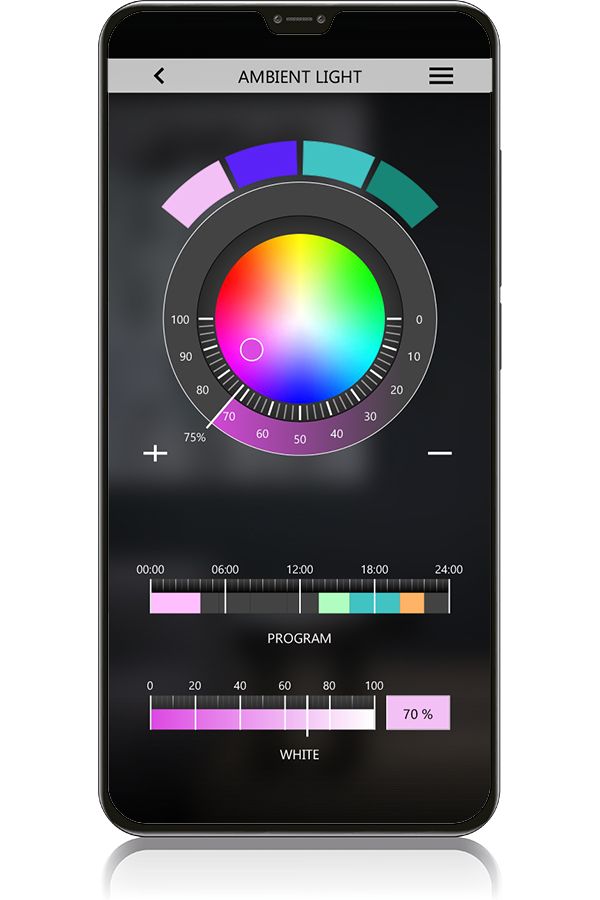

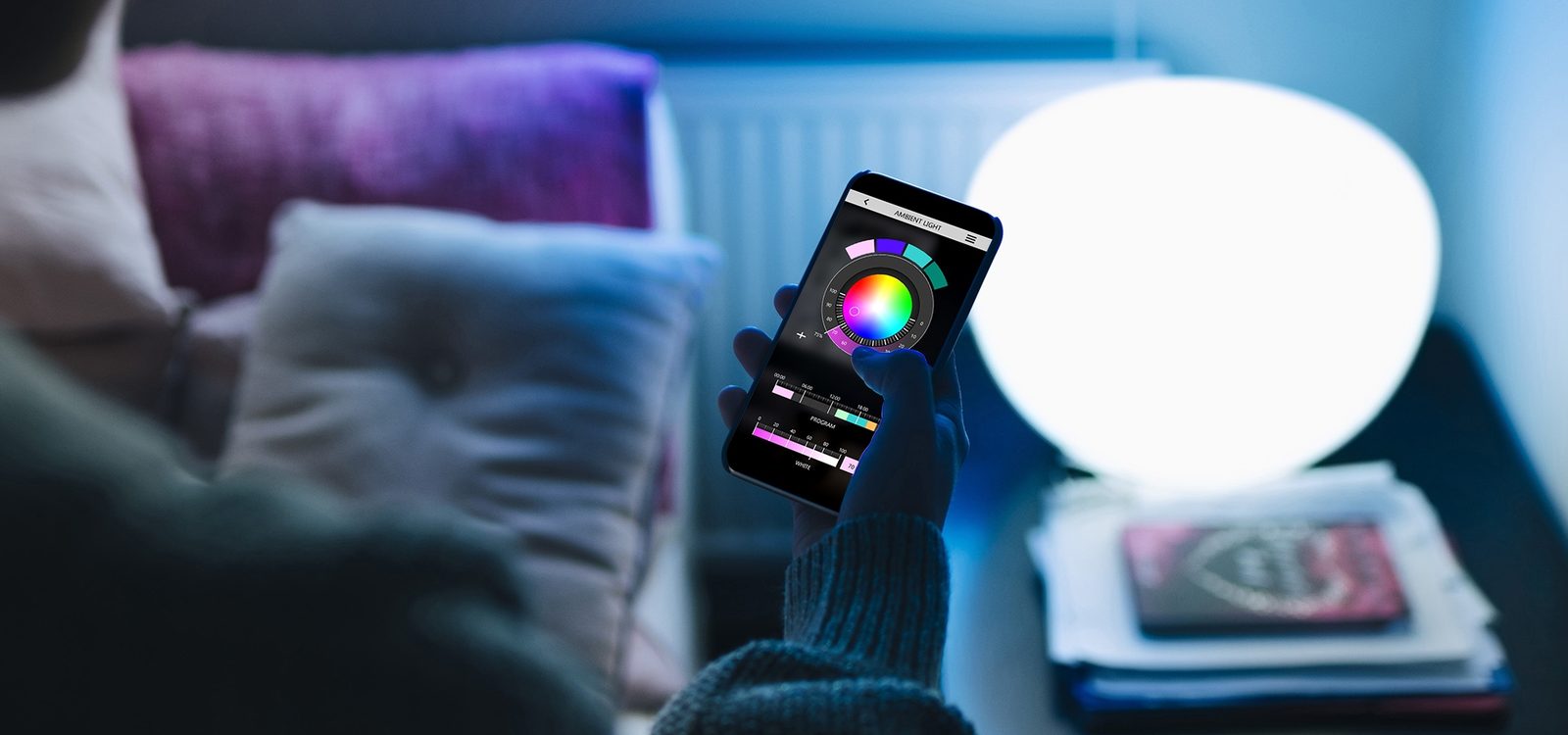

RGB (цвет света)

Эта функция обеспечивает управление цветным освещением RGB(W);

Можно выбрать цветовой диапазон и интерактивно определить цвет RGB-освещения, задать уровень яркости светильника, сохранить один или несколько избранных цветов с возможностью вызова в любое время. Всё это можно интегрировать в сценарии и запланированное расписание, определяемое пользователем.

Виджет RGB полностью совместим с голосовыми помощниками Amazon и Google, использующими цветовую модель HSB (оттенок, насыщенность, яркость).

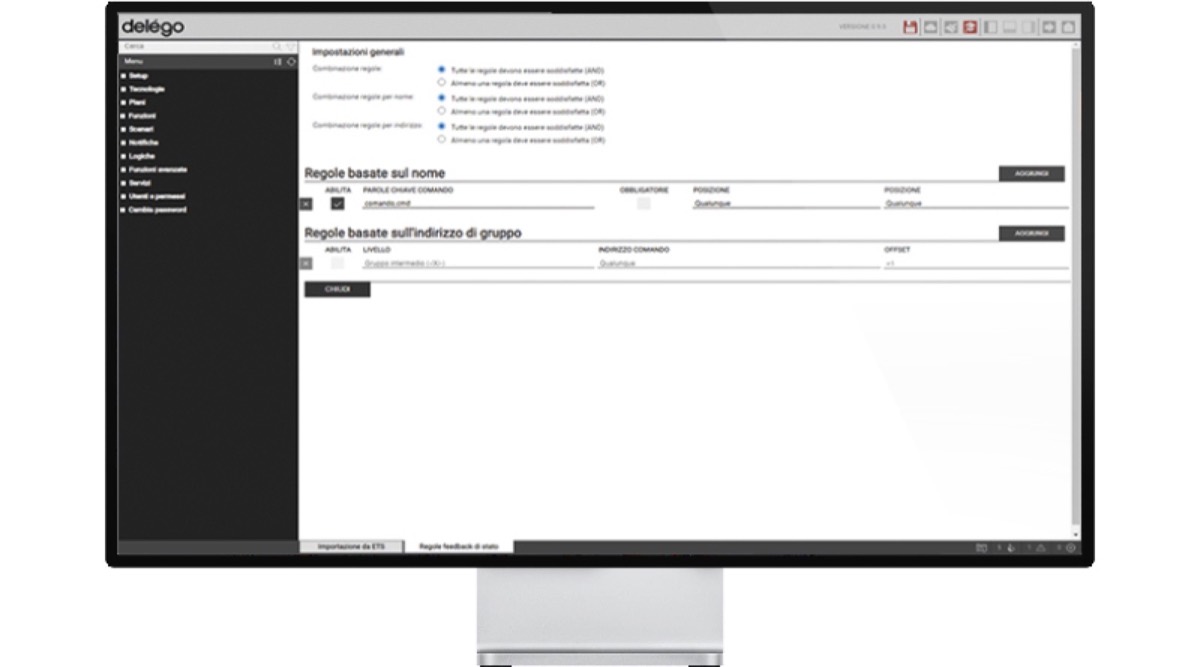

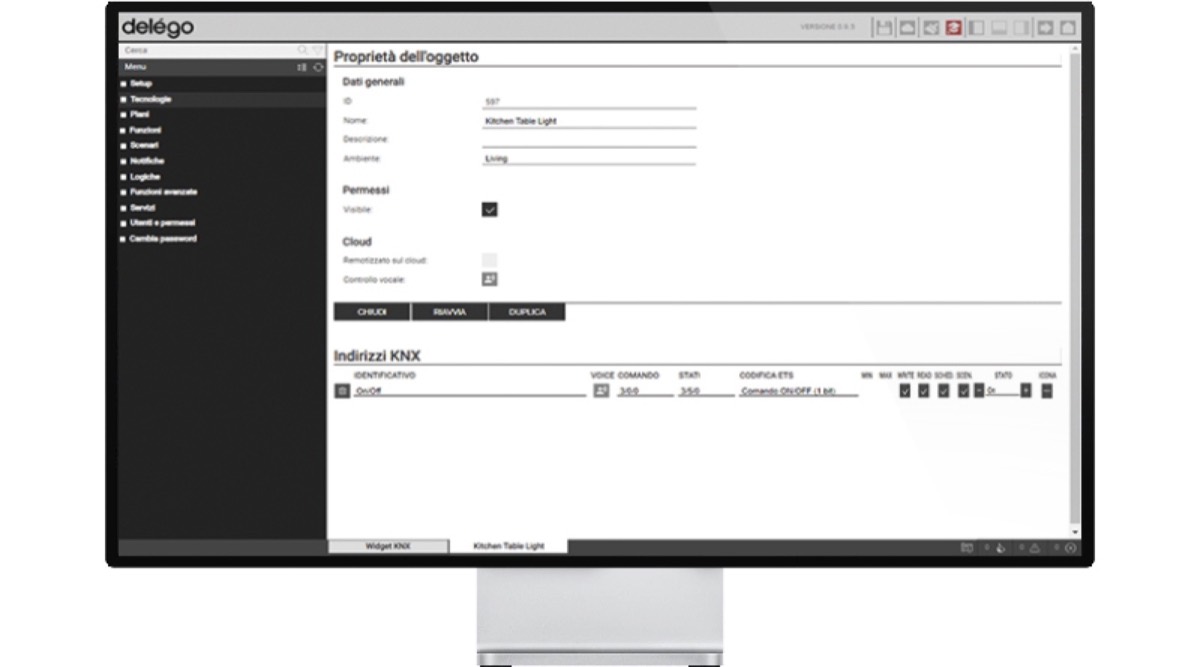

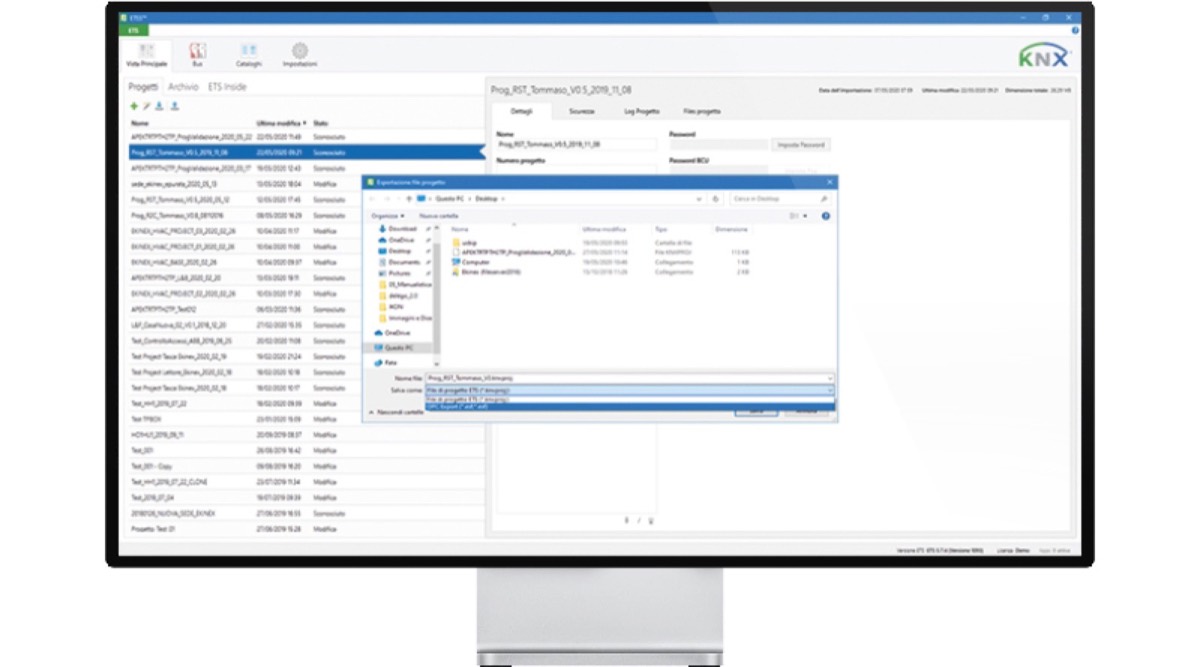

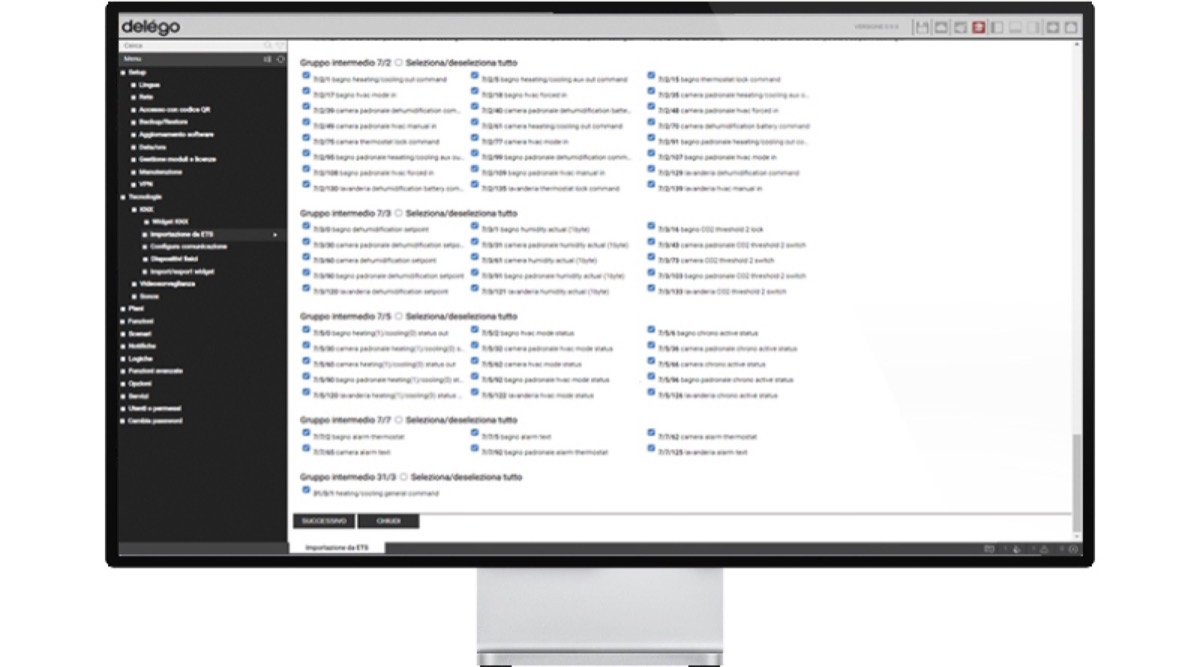

Импорт из ETS

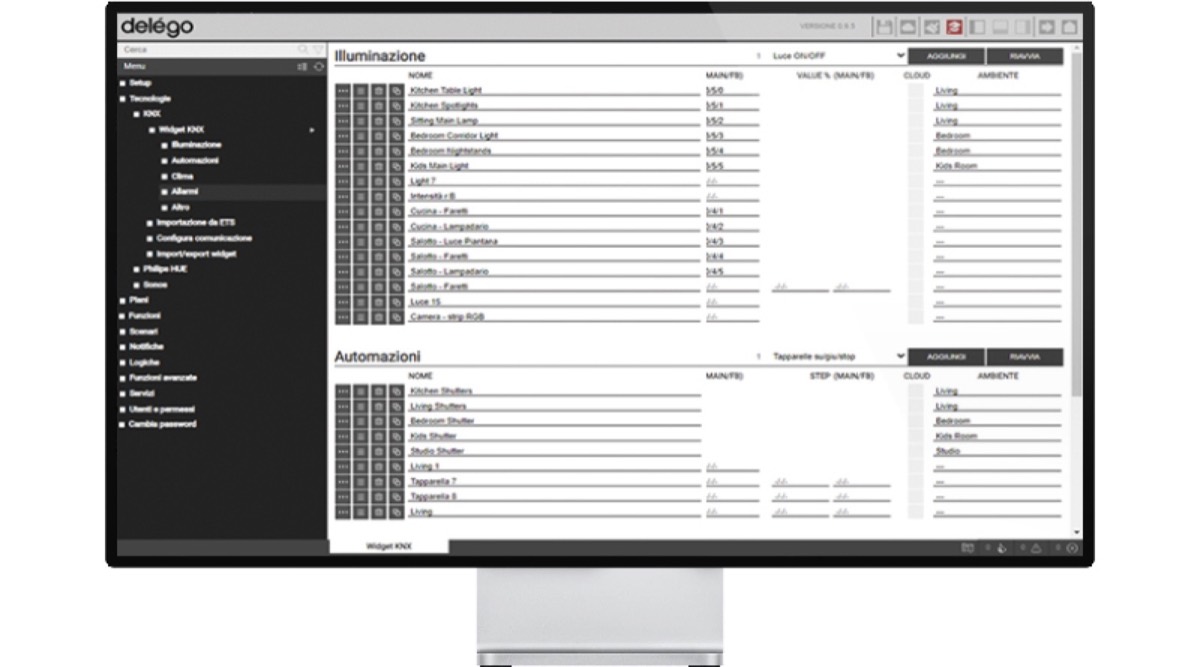

Простой импорт проектов ETS в процессе настройки через меню сервера Delégo.

Программирование по расписанию

Система диспетчеризации Delégo позволяет еженедельно планировать работу всех графических компонентов, отображаемых на графических страницах «Среды» и «Функции»: сервер автоматически отправляет команды в выбранное время, включая период отсутствия в помещениях.

На экранах визуализации для настольных устройств и в приложениях для мобильных устройств пользователь может создавать, изменять и удалять расписания для полного управления своей системой автоматизации: практичный графический компонент с цветными полосами показывает различные периоды работы.

• Для каждой программы пользователь может добавить события изменения состояния в заданное время, соответствующие предопределённым характеристикам всех отображаемых графических компонентов:
• освещение вкл/выкл: включение и выключение
• диммируемое освещение: вкл/выкл и яркость
• климат: комфорт, ожидание, ночь и защита
• приводы: открытие и закрытие
• Работу можно активировать в нужные дни недели, останавливать на период отсутствия или отпуска; в любое время почасовое расписание можно временно приостановить

Создайте подходящую атмосферу для любой ситуации

Сценарий представляет собой набор соответствующих комбинаций команд, элементов управления и настроек интегрированной системы, дополненных временными интервалами; его можно вызывать графически, посредством логики, планирования и событий.

Благодаря Delégo пользователь может самостоятельно создавать один или несколько сценариев без обращения к программисту или установщику. Наиболее простые сценарии вызываются одной командой при выходе из дома и возвращении домой. Между действиями сценария также можно вставлять одну или несколько команд ожидания, задерживающих выполнение последующих действий и позволяющих создавать развёрнутые во времени последовательности. Delégo позволяет реализовать практически любые сценарии для комфорта, безопасности или создания атмосферы.

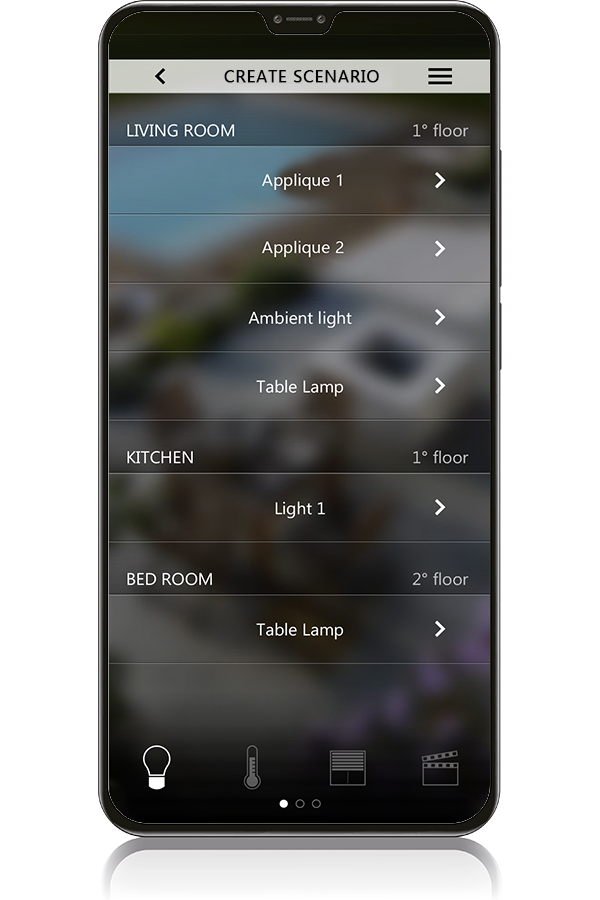

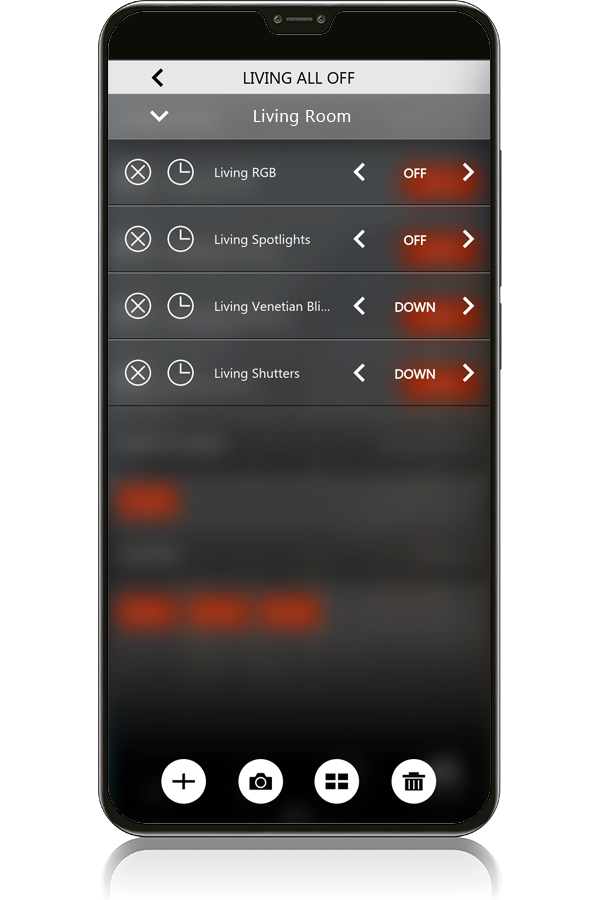

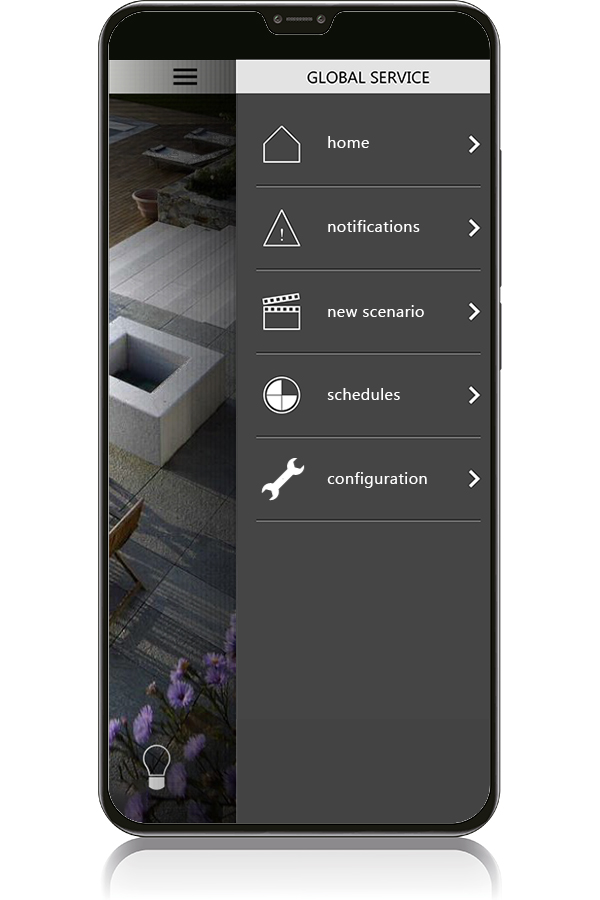

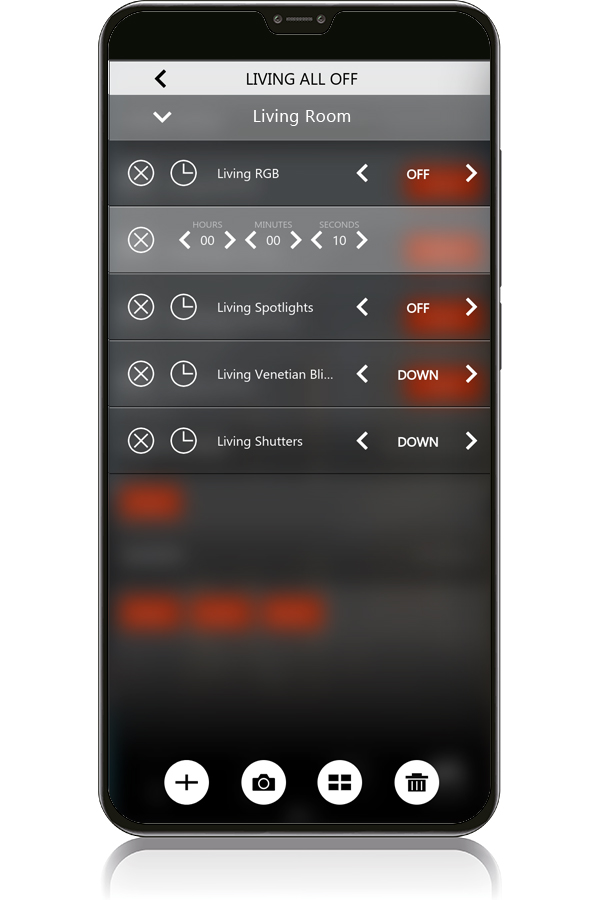

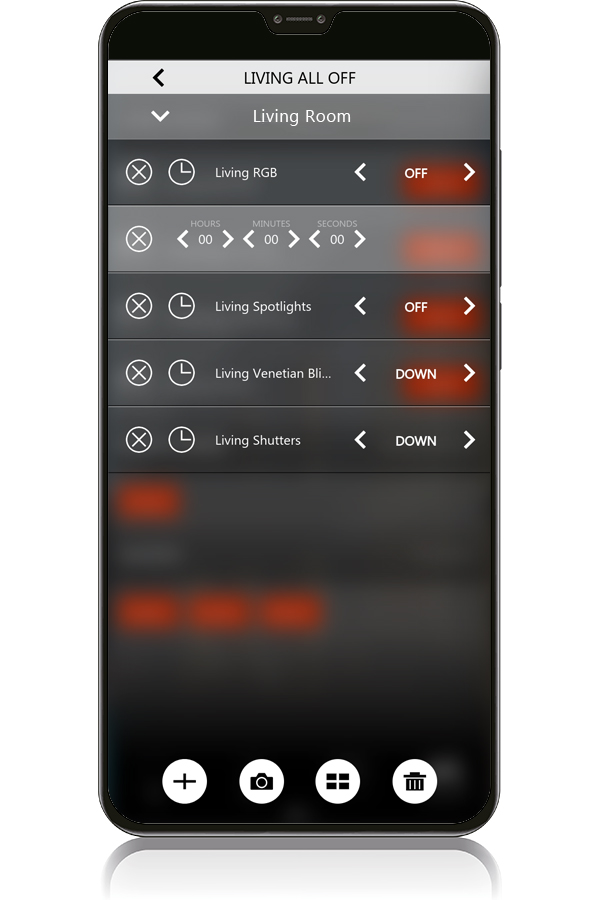

Автоматическое создание сценария (для пользователя)

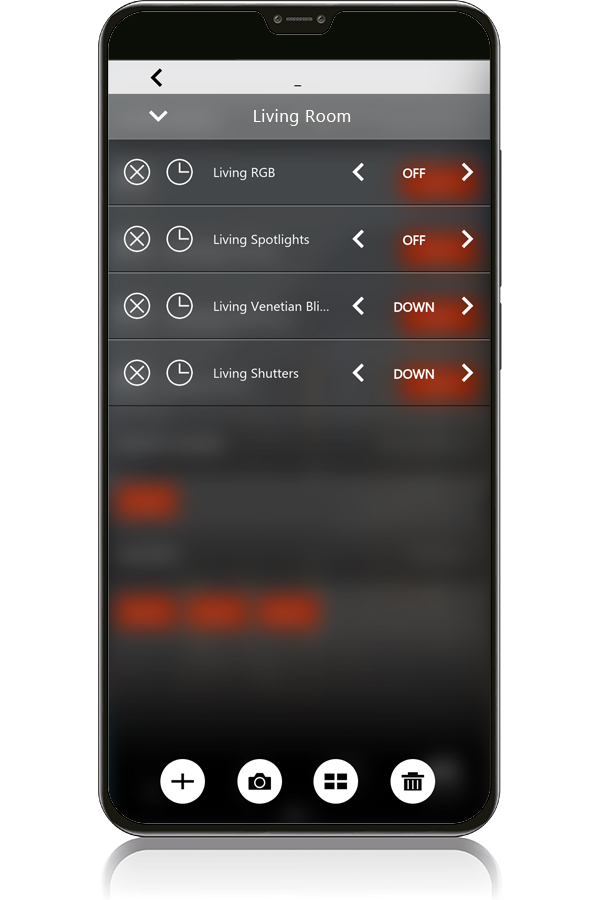

Эта функция позволяет создавать сценарий в соответствии с потребностями пользователя, добавляя выбранные действия из различных функций Delégo: освещение, приводы, терморегулирование и т. д. После назначения различных функций сценарию пользователь может сохранить их состояние с помощью кнопки «Capture», что дополнительно упрощает настройку и изменение сценариев.

Например, пользователь может включить освещение и установить требуемую интенсивность, привести в действие жалюзи и выбрать необходимую температуру в зоне: одним нажатием он создаёт новый сценарий и вызывает его командой в приложении. Ещё одна полезная функция – программируемые задержки, которые легко вставляются между действиями.

• Доступные пункты меню:
• Изменение имени сценария
• Изменение порядка действий
• Добавление одного или нескольких временных интервалов между действиями
• Добавление дополнительных действий или удаление существующих действий
• Удаление сценария

Сценарий, созданный в Delégo, можно легко синхронизировать с облаком Ekinex и выполнить голосовой командой, переданной умной колонке Amazon или Google в доме, например: «Alexa, выполни выключение дома».

Создание в настройках конфигурации (для системного интегратора)

Сценарии могут полностью управляться пользователем в среде визуализации – на настольном устройстве и/или в мобильном приложении – либо системным интегратором в среде настройки. В этом случае сценарии представляют собой пользовательские последовательности команд с временными интервалами, которые могут быть доступны пользователю или защищены от непреднамеренного изменения либо удаления. Последовательности также могут вызываться в расширенной конфигурации функциями логики и программами времени.

Температура, влажность и качество воздуха под контролем

Delégo управляет отоплением, охлаждением, влажностью и качеством воздуха в помещении. Настройки климата можно объединять в сценарии вместе с другими функциями – система включается, регулируется и выключается одной командой.

Стандартные графические компоненты подходят для распространённых типов климатических систем: водяных контуров, фанкойлов и приточной вентиляции, а также сплит-систем. Управление построено так, чтобы быть понятным с первого взгляда.

• Варианты управления:
• Базовое управление – пользователь задаёт нужную температуру вручную
• Управление по режимам и расписанию – ручной выбор режима или автоматическая работа по времени
• Управление фанкойлом – ручной выбор скорости или автоматика
• Контроль влажности – измерение и регулировка через осушитель

Качество воздуха и расписание

Delégo показывает данные датчиков CO2 и летучих органических соединений (VOC) на отдельных графических компонентах. Можно задать пороговое значение – при его превышении система включит принудительную вентиляцию или пришлёт сигнал тревоги.

По расписанию воздухообмен на максимальной скорости включается автоматически при превышении заданной влажности или уровня CO2, а также в нужные часы. Расписания создаются, изменяются и удаляются самим пользователем, с наглядными цветными полосами по периодам работы.

Управление шторами, ставнями и жалюзи

Delégo дистанционно управляет моторизованными шторами, роль-ставнями, жалюзи и другими автоматическими элементами окон – со смартфона по Wi-Fi или через приложение. Виджет показывает открытие и закрытие с точным положением полотна.

Нажатием на значок состояния привод останавливается в нужном промежуточном положении. Для точной настройки служит ползунок по окружности виджета – он же управляет наклоном ламелей у жалюзи, отдельно от их подъёма и опускания.

• Режимы работы:
• Штора / роль-ставня – движение вверх-вниз с остановкой в нужной точке
• Жалюзи – подъём и опускание полотна плюс отдельная регулировка угла ламелей

Расписание

Открытие и закрытие можно включить в недельное расписание вместе с освещением и климатом – сервер отправляет команды в заданное время автоматически, даже когда в доме никого нет.

Охранная сигнализация внутри одного приложения

Delégo напрямую интегрируется с рядом охранных систем по их фирменным протоколам – даже если сигнализация не построена на KNX. Управление зонами, датчиками и общим состоянием системы происходит из того же приложения, что и остальной умный дом.

Такая интеграция надёжнее самодельных решений: она использует протоколы, сертифицированные производителем сигнализации, а обмен данными идёт в зашифрованном виде.

• Разделы меню:
• Состояние системы – статус приёмно-контрольного прибора и общие команды
• Зоны и разделы – список участков, через которые ставят систему на охрану
• Датчики – цвет поля показывает тревогу, состояние постановки или неисправность
• Журнал событий – для панелей, которые его отдают, доступна полная история срабатываний

Камеры видеонаблюдения прямо в приложении

Delégo на смартфоне и планшете показывает поток совместимых IP-камер без установки дополнительного приложения. Для каждой камеры задаётся адрес локального и удалённого потока, а также качество изображения.

Для популярных марок камер в Delégo есть готовые шаблоны настройки; остальные подключаются вручную по адресу потока, который указывает производитель.

Камеры доступны в разделе «Безопасность», через навигацию по этажам или прямо с главного экрана. Отдельный обзор помещений показывает список всех установленных камер и состояние каждой из них. В приложении для iOS видео открывается в полноэкранном окне, в приложении для Android – через внешний плеер.

• Готовые шаблоны и поддерживаемые форматы:
• Axis, Mobotix, Elvox, Hikvision, Dahua
• Любые IP-камеры и видеорегистраторы со стандартными потоками JPG, MJPG и RTSP

Технические тревоги под контролем

Виджет следит за техническими тревогами и сигналами шины KNX – событиями, которые отличаются от нормальной работы системы и требуют внимания. Оповещения приходят прямо в интерфейсе Delégo, push-уведомлением на смартфон с приложением и по электронной почте одному или нескольким адресатам.

Каждое отправленное уведомление сохраняется в системе – журнал событий позволяет позже разобраться, что именно произошло и когда.

Контроль нагрузки и учёт потребления

Delégo следит за суммарной потребляемой мощностью и при подходе к аварийному порогу отключает часть нагрузок – по приоритету, который задаёт интегратор при настройке и может изменить сам пользователь в приложении.

Отдельные нагрузки можно временно исключить из автоматического отключения на нужный период – это настраивается в приложении или через браузер.

Delégo также показывает энергопотребление дома и, если есть солнечные панели, выработку фотовольтаики: сколько произведено, использовано на месте и отдано в сеть. Данные считываются со счётчиков разных стандартов – KNX, Modbus, M-Bus по RS485 – и хранятся на сервере, чтобы строить графики динамики.

• Мгновенная мощность потребления и пороги автоматического отключения / подключения
• Список нагрузок с приоритетом и статусом – ручной или автоматический режим
• Архив данных в облаке: сутки, неделя, месяц, год
• Учёт электричества, тепла, воды и газа в одном месте
• Сравнение текущего расхода с сезонной нормой, сводные диаграммы по категориям

Дом работает по расписанию, даже когда вас нет

Delégo позволяет спланировать работу всех элементов автоматизации по неделям и часам. В заданное время сервер сам отправляет команды – даже если в здании никого нет.

Программы создаются, редактируются и удаляются на компьютере и в мобильном приложении: указывается время начала и нужное значение события. Число недельных программ не ограничено.

• Что можно запланировать:
• Свет вкл/выкл – включение и выключение
• Диммируемый свет – значение яркости от 0 до 100%
• Климат – один из четырёх режимов термостата: комфорт, ожидание, ночь, защита
• Приводы – открытие и закрытие

Событие включается в нужные дни недели, на период отпуска или отсутствия его можно исключить, а почасовую программу в любой момент временно приостановить.

Логика без программирования на низком уровне

Сервер Delégo встраивает в свою веб-конфигурацию графическую среду разработки с функциональными блоками – она расширяет и дополняет то, что задаётся стандартными функциями KNX через ETS.

Интегратор перетаскивает готовые блоки на рабочее поле и соединяет их с переменными и состояниями шины KNX. Собранная программа автоматически превращается в Lua-скрипт и работает на сервере как независимая фоновая задача – реагирует на изменение состояния объектов KNX или выполняется циклически. Перед запуском программу можно проверить в симуляторе.

• Библиотека блоков:
• Логические операторы (И, ИЛИ, исключающее ИЛИ, НЕ)
• Сценарии и последовательности
• Элементы выбора и защёлки (триггеры T, RS, D)
• Операторы сравнения и математические операторы
• Счётчики, таймеры и астрономические часы (расчёт положения солнца)
• Байт состояния, повторитель, светофор, часы, имитация присутствия
• Скрипты на Lua и PHP

Видеодомофония на стандарте SIP

Delégo связывается с видеодомофонными панелями по протоколу VoIP SIP. Если система построена только на оборудовании Ekinex – домофонной станции Dico и панелях Delégo, – всю связку можно быстро настроить в программе Ekinex Studio.

Для подключения оборудования сторонних производителей достаточно, чтобы оно поддерживало стандарт SIP: сервер Delégo работает как SIP-сервер (встроенная АТС), которая связывает внешние и внутренние абонентские номера. В этом случае настройка ведётся вручную на отдельных страницах Delégo, для чего нужна дополнительная лицензия.

Приложение, предустановленное на панелях Delégo, принимает звонки прямо на них – в пределах локальной сети, без задержек и зависимости от интернета. Домофонная станция Dico – IP-панель на стандарте SIP с сенсорным управлением; через облако Ekinex и приложение Delégo звонок с неё можно принять из любой точки.

Мультирум-аудио одним приложением

Delégo связывается с мультирумной аудиосистемой Ekinex по локальной сети и управляет колонками в разных помещениях дома или офиса с любого устройства – смартфона, планшета, компьютера или панели Delégo.

На главном экране видны все зоны сразу: что играет, громкость, базовое управление воспроизведением. Зоны можно объединять в группы – тогда громкость регулируется и для всей группы, и для каждой комнаты отдельно; любую зону можно временно заглушить, например для звонка.

Открыв конкретную зону, получаете полный плеер: переключение треков, порядок воспроизведения – по кругу или вперемешку. Источник музыки для зоны или группы зон меняется одной кнопкой SOURCE внизу экрана: это может быть локальный источник у устройства или потоковый сервис по Wi-Fi.

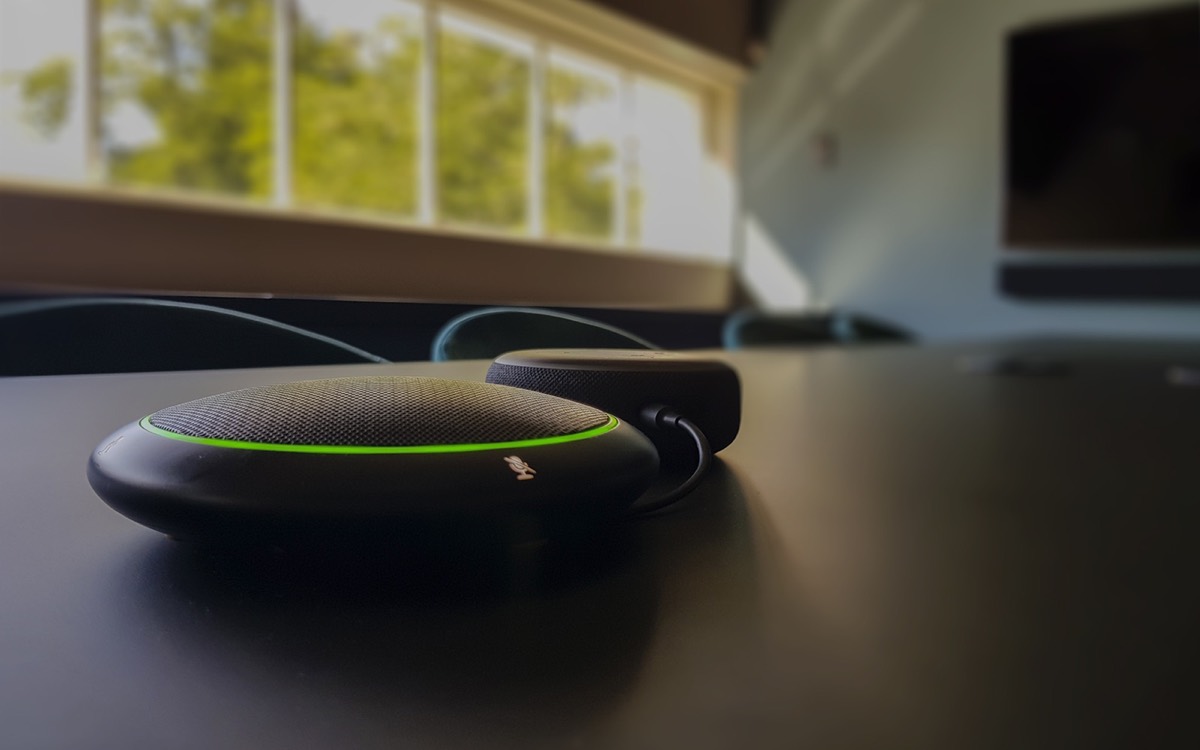

Дом слушает голосовые команды

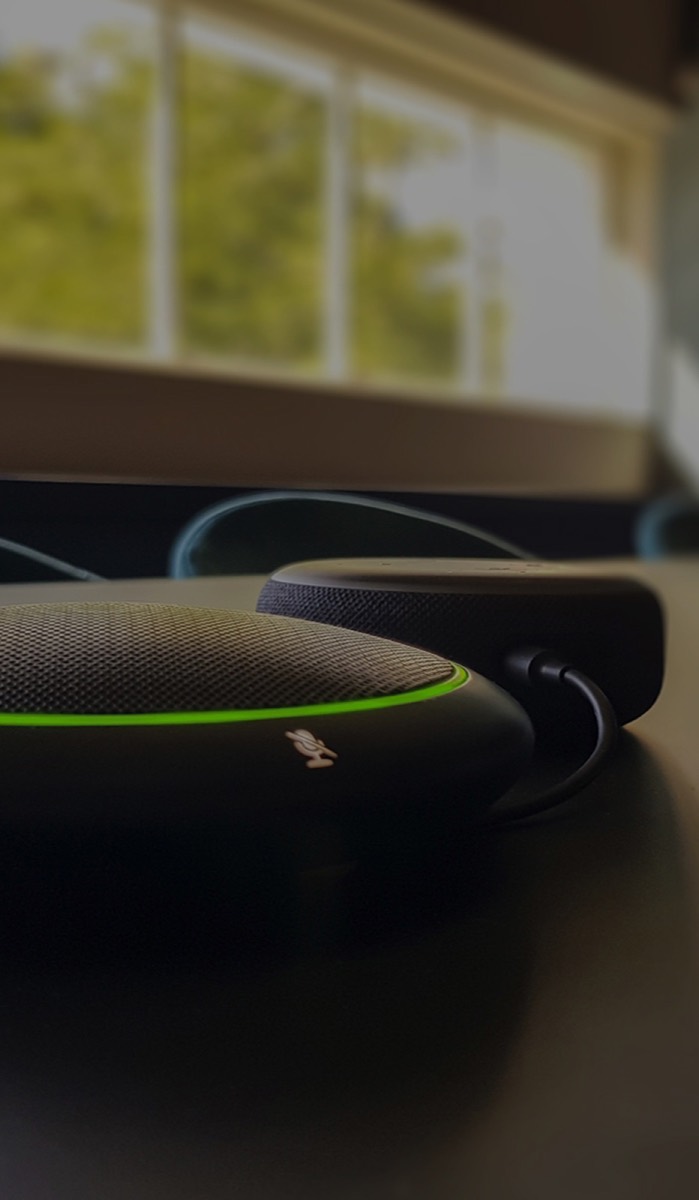

Delégo вместе с облачным сервисом Ekinex управляет умным домом голосом – через колонки Amazon Alexa и Google Home. Простой командой включается свет, меняется температура, запускается сценарий, можно узнать состояние устройства.

Голосовое управление работает параллельно с обычными способами – настенными выключателями, сенсорными панелями, приложением на смартфоне и планшете. Функции, которые нужно сделать доступными голосу, отмечаются в настройках Delégo отдельно, через фирменные навыки (skills) ассистентов.

Команда идёт из облака в облако: голос обрабатывает Amazon или Google, передаёт его в облако Ekinex, а оттуда – на сервер Delégo; ответ о состоянии возвращается тем же путём для голосового синтеза.

• Примеры команд:
• «Алекса, включи свет на кухне»
• «Алекса, поставь свет в гостиной на 70 процентов»
• «Окей, Google, какая температура в гостиной»
• «Окей, Google, поставь 21 градус на кухне»
• «Окей, Google, выключи всё»

Сервер Delégo также подключается к платформе IFTTT – это позволяет строить условные сценарии («если – то») между совместимыми устройствами и внешними сервисами.

Погода как часть логики умного дома

Delégo подключается к интернет-сервису погоды и получает данные о текущих условиях и прогнозе на ближайшие дни. Эту информацию можно использовать для справки или в логических блоках – запускать действия в зависимости от погоды.

Страница погоды открывается через контекстное меню Global Service в приложении Delégo. На странице текущих данных видна температура снаружи, влажность, ветер и осадки. Страница прогноза показывает минимум и максимум температуры на пять дней вперёд.
