Отопление

Система отопления

Отопительные приборы в различных вариантах исполнения, включая радиаторы, декоративные радиаторы и полотенцесушители, являются наиболее распространёнными теплообменными устройствами в жилых зданиях

С помощью отопительных приборов реализуется гидравлическая система только для отопления помещений, использующая компактные теплообменные устройства с преимущественно естественной конвекцией благодаря значительной разнице температур между теплоносителем и воздухом помещения.

Система, показанная в примере, предназначена для жилого здания и предусматривает зональное распределение теплоносителя с помощью двух распределительных коллекторов.

Управление с Ekinex

Температура в помещении регулируется комнатными термостатами EK-E73-TP (B), установленными в основных помещениях двух зон, совместно с актуатором EK-HE1-TP (A), управляющим сервоприводами ON / OFF зональных клапанов (3).

Дополнительный мониторинг с использованием Delégo Server (C) обеспечивает наблюдение и управление системой домашней автоматизации через приложение для мобильного устройства (9) и/или сенсорную панель Delégo (D).

Место установки комнатных термостатов

Для оптимального регулирования комнатные термостаты Ekinex предпочтительно устанавливать на внутренней стене на высоте 1,5 м и на расстоянии не менее 0,3 м от дверей. Термостаты нельзя устанавливать рядом с источниками тепла, такими как радиаторы или бытовые приборы, а также в местах, подверженных прямому солнечному свету.

При необходимости для регулирования можно использовать взвешенное среднее между значением температуры, измеренным встроенным в термостат датчиком, и значением, полученным по шине от другого устройства (например, от выключателя или мультисенсора Ekinex).

Потолочная лучистая система в функциональном здании

Система потолочных лучистых панелей широко применяется в офисах и в крупных зданиях общественного назначения, таких как больницы, торговые центры, школы, университеты, аэропорты или вокзалы

В таких случаях подвесной потолок состоит из полностью обслуживаемых металлических панелей (7), аналогичных обычно применяемым в этих зданиях, с гидравлическими контурами, размещёнными на верхней стороне, и при необходимости с изоляционным слоем со стороны запотолочного пространства. Гидравлические контуры состоят из металлических или пластиковых труб и металлических тепловых распределителей, обеспечивающих теплообмен между трубами и металлической поверхностью подвесного потолка. Ряды лучистых панелей питаются от распределительных коллекторов, установленных над обслуживаемыми контурами

Система скрыта и использует всю поверхность потолка как большой теплообменный элемент, в котором преобладает лучистый теплообмен. Как и в случае напольной системы, потолочные лучистые панели компенсируют только явные тепловые нагрузки; в целом потолочное решение обеспечивает более высокую производительность при охлаждении

Потолочная лучистая система, представленная в примере, используется для отопления и охлаждения помещений здания общественного назначения. Распределение выполнено по четырёхтрубной системе, одновременно обеспечивающей оба теплоносителя для нагрева или охлаждения помещения

Такой тип распределения может быть выгоден, если ожидаются значительные изменения тепловых нагрузок в течение одного дня или в зависимости от ориентации различных частей здания. В этом применении функции воздухообмена и осушения выполняет система с централизованной обработкой воздуха в установке обработки воздуха и его распределением по помещениям через воздуховоды и диффузоры. В качестве альтернативы диффузорам, при отсутствии изоляции со стороны запотолочного пространства, для распределения свежего осушенного воздуха в помещениях может использоваться микроперфорация металлических панелей

Управление с Ekinex

Регулирование температуры воздуха в помещении выполняется в каждой зоне или помещении с помощью мультисенсора (D) в сочетании с исполнительным устройством EK-HE1-TP (A), управляющим сервомоторами зональных клапанов, регулирующих подачу горячего или холодного теплоносителя к группам лучистых панелей. Измеряя относительную влажность, мультисенсор (D) также может рассчитывать температуру точки росы и передавать её по шине в системы верхнего уровня (BMS) через соответствующие шлюзы

При необходимости мультисенсор (D) может получать измеренное значение температуры от выключателя Ekinex серии EK-E13-TP (C), обычно используемого для управления другими функциями, такими как освещение или солнцезащита, для регулирования на основе взвешенного значения температуры. Обычно это применяется в больших помещениях или помещениях значительного объёма, где значение температуры, измеренное мультидатчиком, не полностью отражает общие температурные условия в помещении

Входной интерфейс EK-CD2-TP (F) обеспечивает получение сигналов от противоконденсационных датчиков (5) и контактов открытия окон (6). Противоконденсационный датчик (5) устанавливается в контакте с первым теплообменным элементом, обслуживаемым гидравлическими контурами, чтобы своевременно выявлять образование конденсата при работе системы в режиме охлаждения и вызывать закрытие соответствующего клапана (4) контроллером-исполнителем (A), переводя систему в безопасное состояние

Для снижения энергопотребления рабочий режим может автоматически переключаться в зависимости от присутствия или движения людей в зоне с помощью датчика реального присутствия EK-DF2-TP (E), вызывая температурные коррекции противоположного знака в режимах отопления и охлаждения

Мультисенсор Ekinex (F) представляет собой комплексное устройство для управления микроклиматом в помещении, объединяющее множество функций, которые обычно распределены между несколькими датчиками и различными контроллерами. Устройство измеряет температуру, относительную влажность и качество воздуха (параметр: эквивалентная концентрация CO2 в ppm) с помощью встроенных датчиков, передаёт значения на шину KNX и может также выступать контроллером для каждого из измеряемых параметров.

Таким образом, одно компактное устройство позволяет контролировать тепловлажностные условия и качество воздуха в помещении. В особых случаях (большие или высокие помещения, выраженная неравномерность распределения температуры либо установка устройства в неподходящем месте) температуру воздуха в помещении можно регулировать с использованием взвешенного среднего двух значений температуры: первого, измеренного встроенным датчиком, и второго, полученного по шине KNX.

Можно настроить два независимых порога относительной влажности и три порога концентрации CO2. Для реализации логики автоматизации доступны логические функции AND, OR, NOT и исключающее OR; они позволяют использовать данные системы домашней автоматизации для управления обновлением воздуха в соответствии с фактической потребностью (DCV, вентиляция по потребности).

EK-ET2-TP с измерением температуры, относительной влажности и CO2

EK-ES2-TP с измерением температуры, относительной влажности, CO2 и TVOC

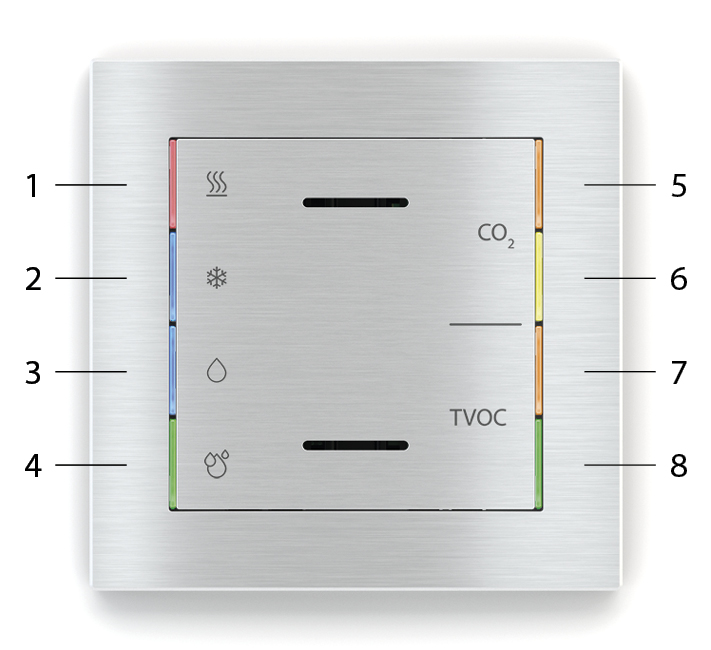

Светодиодная индикация

Восемь встроенных светодиодов (со световодом), расположенных по бокам лицевой панели, можно настроить для индикации активного режима работы системы отопления (нагрев или охлаждение), концентрации эквивалентного CO2, а также включения функции осушения или увлажнения.
