Тёплые полы

Напольная лучистая система

Напольная лучистая система представляет собой широко распространённую гидравлическую систему отопления и охлаждения помещений

Теплоноситель циркулирует по контурам из пластиковых труб, расположенных под напольным покрытием; в наиболее распространённом варианте трубы укладываются на изоляционный слой и заливаются цементной стяжкой. Система скрыта и использует всю поверхность пола как большой теплообменный элемент, в котором преобладает лучистый теплообмен. В оба сезона система работает при очень незначительной разнице температур между теплоносителем и воздухом в помещении; по этой причине её также называют системой отопления и охлаждения с малой разницей температур

Система, представленная в примере, предназначена для жилого здания. Это комбинированная система, объединяющая напольные лучистые панели с одним или несколькими фанкойлами, главным образом для компенсации явных тепловых нагрузок в режиме охлаждения

Управление с Ekinex

Необходимость подготовки теплоносителя двух разных температур для комбинированной системы (лучистый пол / фанкойл) решается управлением смесительным узлом с помощью контроллера EK-HH1-TP (D). Устройство управляет смесительным клапаном (9) и циркуляционным насосом (10); с помощью двух датчиков EK-STI-NTC-3435 (L, I) оно может получать значения температуры подачи и обратного потока теплоносителя

В несмесительном контуре оно также может по необходимости управлять циркуляционным насосом (7) либо зональным клапаном. Температура в помещении регулируется с помощью термостатов EK-EQ2-TP (C), измеряющих температуру и относительную влажность, в сочетании с контроллерами-исполнителями EK-HE1-TP (N) для электротермических приводов и контроллерами-исполнителями EK-HC1-TP (A) для фанкойлов. Термостаты способны рассчитывать и передавать по шине температуру точки росы; при приближении термогигрометрических условий помещения к критическим условиям образования конденсата на охлаждаемых поверхностях можно реализовать одну из стратегий защиты, предусмотренных платформой терморегулирования Ekinex (см. таблицу рядом), например корректировку температуры подачи теплоносителя с помощью контроллера EK-HH1-TP (D)

Дополнительная диспетчеризация с использованием Delégo Server (G) обеспечивает мониторинг и управление системой домашней автоматизации через приложение для смартфонов (6) и/или сенсорную панель Delégo (M)

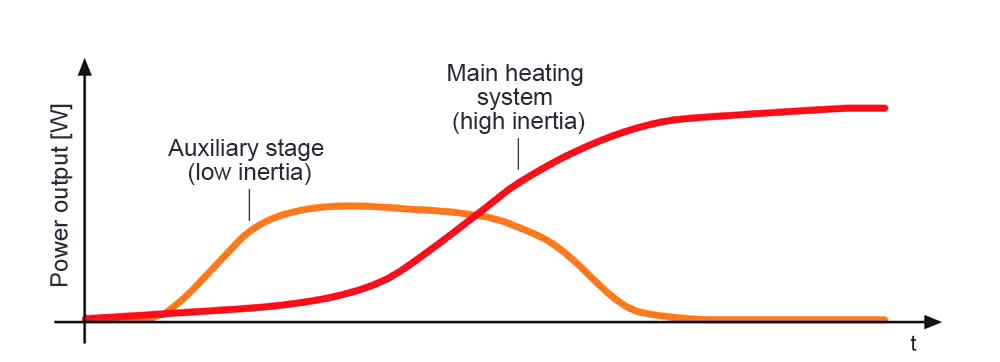

Двухступенчатая система (основная / вспомогательная)

В конфигурации системы из примера комнатный термостат EK-EQ2-TP (C) позволяет легко реализовать двухступенчатую систему отопления / охлаждения. Если основная ступень представлена системой лучистых панелей, высокая инерционность, особенно характерная для варианта с цементной стяжкой, замедляет достижение комфортных условий на этапе запуска. В этом случае фанкойлы можно настроить как вспомогательную ступень; благодаря существенно меньшей инерционности они способствуют быстрому нагреву или охлаждению помещения на начальном этапе и прекращают работу, когда разница между измеренной и заданной температурами может быть удовлетворительно компенсирована только основной ступенью. Вспомогательная ступень работает в автоматическом режиме с настраиваемым смещением относительно заданной температуры лучистого пола (основной ступени)

Ограничение температуры поверхности

Иногда температуру поверхности стоит ограничить: когда напольная лучистая система работает вспомогательной ступенью отопления, потери здания наружу закрывает основная система, а вспомогательная только держит приятную температуру пола – в санузлах жилых домов, в помещениях спортивных центров, спа и подобных. Такое ограничение заложено и в стандарте EN 1264 (напольное отопление, часть 3), где указаны предельные значения температуры поверхности пола:

TSmax ≤ 29 °C для зон обычного пребывания в помещениях;

TSmax ≤ 35 °C для периферийных зон помещений
